Opis

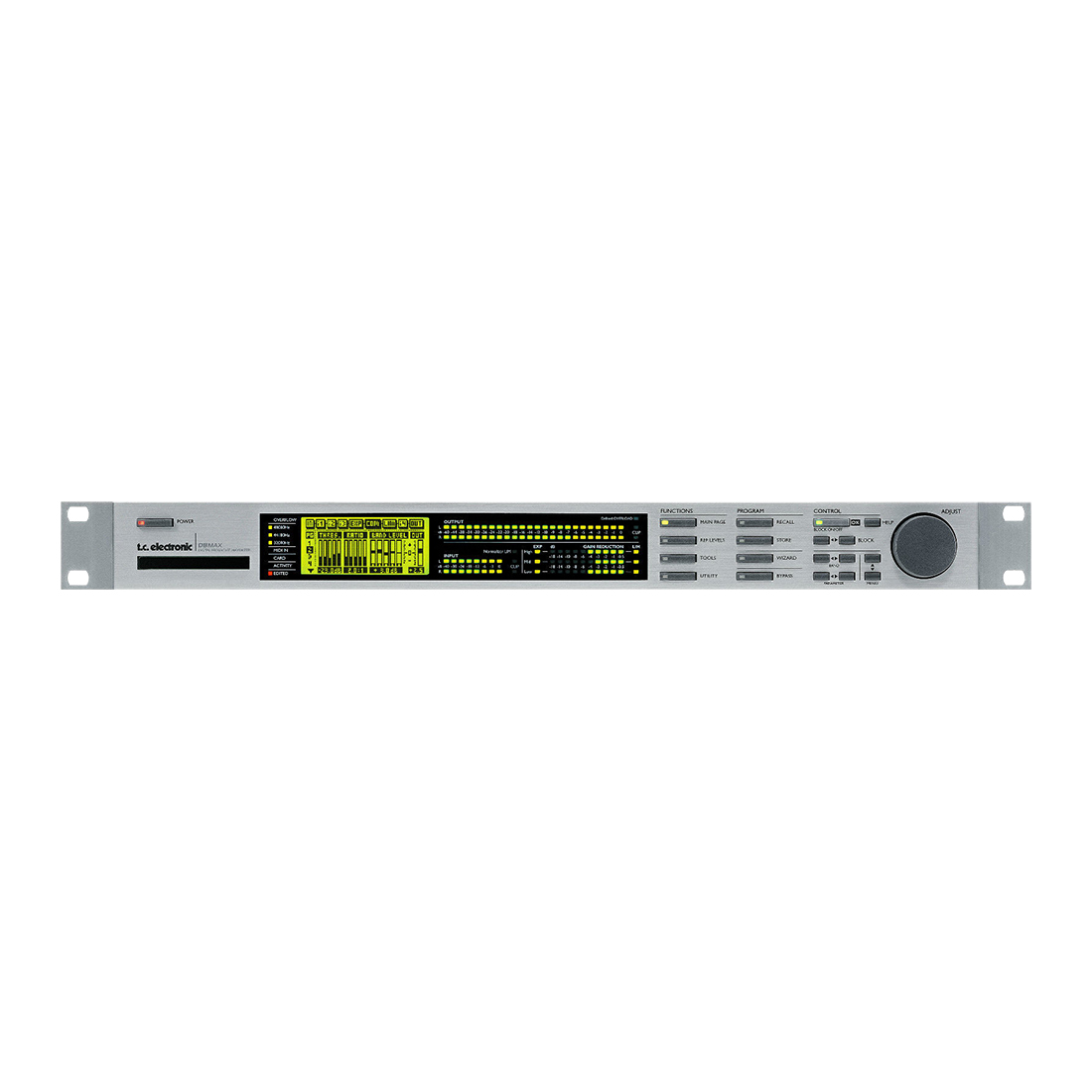

DBMax je Level Maximizer i Audio Enhancement processor namjenjen za korištenje u digitalnoj transmisiji, linkovima, webcast-u ili Radio STL link sustavima.
Visoka rezolucija i visoko uzorkovanje ( sample rate ) sprečavaju neželjenu distorziju i zamor slušanja ( listening fatigue ).
Sekcija sa 5-bandova koju ima DBMax može se kombinirati sa automatskim Gain Control-om, dinamičkim i statičkim poboljšanjima zvuka, dinamičkim i statičkim equalizerima i drugim alatima koji omogućuju maksimiziranje zvuka sa kojima možete stvoriti zvuk sa vlastitim potpisom.
Glavne karakteristike:
Maksimalna učinkovitost korištenjem kompresije u 5-band-ova.
Limitiranje: Točno uzorkovanje, Limiter sa reduciranom distorzijom.
DBMAX koristi precizne kalkulacije pri kompletnoj obradi zvuka, kako bi zadržao distorziju vrlo niskom, a zvuk maksimalno širokim.
Audio kvaliteta je bila primarni cilj pri projektiranju DBMax-a, što omogućuje kaskadiranje nekoliko uređaja bez ikakvih izobličenja.
Bandwidth: Processing at up to 48kHz sample rate for 24kHz audio.
Rezolucija: Procesiranje svih 24bita AES/EBU Digitalnog signala.
A/D-D/A konverteri: 24bit rezolucija sa analognim pre-scaling-om.
AES/EBU, S/PDIF i Analogni izlazi su istovremeno i simultano aktivni.
Digitalni izlazi mogu se podesiti između 8 i 24bita.
Analogni i Digitalni izlazi mogu imati neovisno podešen emphasis.
The DBMax dolazi sa 60 predefiniranih preseta za različite primjene uređaja.
DBMax internastruktura sastoji se od četiri selektibilna Insert algoritma koji su okruženi sa multi band strukturom
Tehnička specifikacija

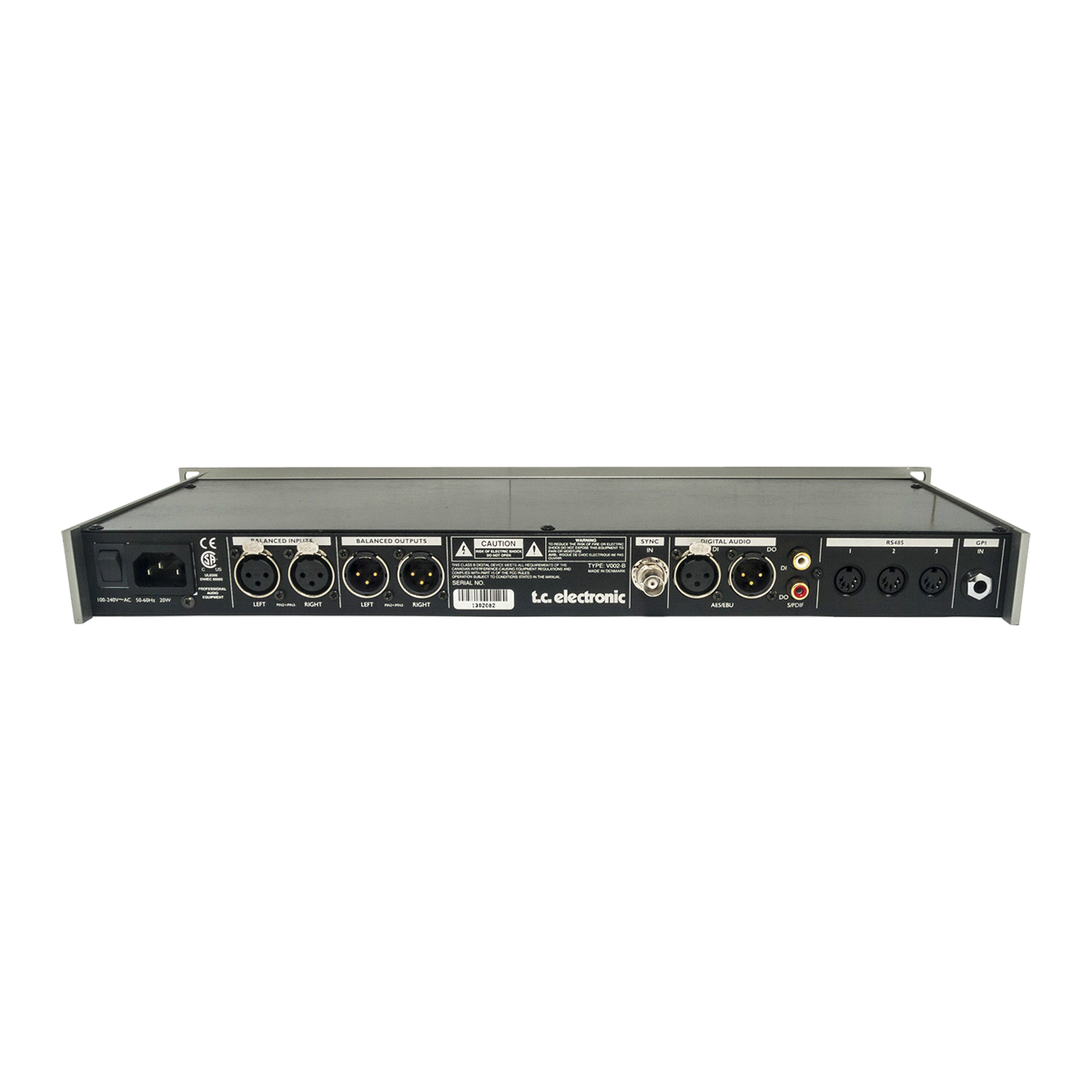

Digitalni ulazi i izlazi
Connectors XLR (AES/EBU) RCA Phono (SPDIF)
Formats AES/EBU (24 bit), SPDIF (20 bit), EIAJ CP-340, IEC 958,
Output Dither HPF TPDF dither 8-24 bit
Word Clock Input BNC, 75 Ohm, 0.6 to 10 Vpp
Sample Rates 32 kHz, 44.1 kHz, 48 kHz
Processing Delay 0.5 ms @ 48 kHz
Frequency Response DIO DC to 23.9 kHz ± 0.01dB @ 48kHz
Sample Rate Conversion
Type Asynchronous
Dynamic Range 120 dB
THD+N -106 dB 44.1 to 48 kHz @ 1 kHz, -2 dBFS
Input Rate Range 31 kHz to 49 kHz
Analogni ulazi
Connectors XLR balansirani (pin 2 hot)Impedance 20 kOhm ( balansirani )
Max. Input Level +27 dBu ( balansirani )Min Input Level (for 0dBFS) -4 dBu
A to D Conversion 24 bit (1 bit, 128 times oversampling)
A to D Delay 0.8 ms @ 48 kHz
Dynamic Range >103 dB (unweighted), >106 dB (A)
THD -95 dB (0.018%) @ 1 kHz -6 dBFS (FS@ +18 dBu)
Frequency Response 10 Hz to 20 kHz: +0/-0.2dB
Crosstalk <-80 dB, 10 Hz to 20 kHz typical -100 dB @ 1 kHz
Analogni izlazi
Konektori XLR balansirani (pin 2 hot)
By-pass Through relay
Impedancija 40 Ohm (balanced)
Max. Output Level +26 dBu ( balansirani )Full Scale Output Range -4 dBu to +26 dBu ( balansirani )
D to A Conversion 24 bit (1 bit, 128 times oversampling)
D to A Delay 0.57 ms @ 48 kHz
Dynamic Range >100 dB (unweighted), >104 dB (A)
THD -86 dB (0.005%) @ 1kHz, -6 dBFS (FS @ +18 dBu)
Frequency Response 10 Hz to 20 kHz: +0/-0.5 dB
Crosstalk <-60 dB, 10 Hz to 20 kHz typical 90 dB @ 1kHz
EMC: Complies with EN 55103-1, EN 55103-2 FCC part 15, Class B CISPR 22, Class B
Safety: Certified to IEC 65, EN 60065, UL 1419 and CSA E65
Radna Temperatura 0° C to 50° C
Temperatura za skladištenje -30° C to 70° C
Vlaga Max. 90% ne-kondenzirajuća
PCMCIA Sučeljee
Konektor PC Card, 68 pinske type 1 kartice
Standardi PCMCIA 2.0, JEIDA 4.0
Card Format podržava do 2 MB SRAM
Kontrolno sučelje RS485/RS422 5 Pin DIN
Završna obrada: Anodizirane aluminijske površine i bojana čelična konstrukcija
LCD 56 x 128 točkica grafički LCD-display
Dimenzije: 483 x 44 x 208 mm
Težina: 2.35 kg
Napon od 100 do 240 VAC, 50 do 60 Hz (auto-select)
Potrošnja struje <20 W
Trajanje Backup Baterije >10 godina
